1、目的

        为了防止静电放电对电子产品形成危害，以下内容规定了静电敏感器件（简称ESDS，含MOS器件、IGBT、集成电路等）的采购、检测、贮存、运输、装联过程中的操作要求，以及产品生产过程中的静电防护技术要求。

2、适用范围

        适用于电子产品的研制、生产、维修和产品返修过程中的静电防护。

        适用于所用电子元器件的采购、贮存、检测中的静电防护。

3、定义

        ESD ----（electrostatic discharge）静电放电。

        ESDS---（electrostatic discharge sensitive）静电放电敏感（的）。

4、ESD防护技术要求

        （1）ESD区域划分

        A、ESDS的存贮环境相对湿度为45%~65%。

        B、制造部应设置防静电工作区，并悬挂防静电标识。

        C、物控部库房应设置防静电工作区，存贮ESDS器件，并悬挂静电标识。

        D、防静电车、防静电箱、防静电隔板、防静电料盒等防静电设施检测合格后粘贴标识，并标明检定人、有效期等。

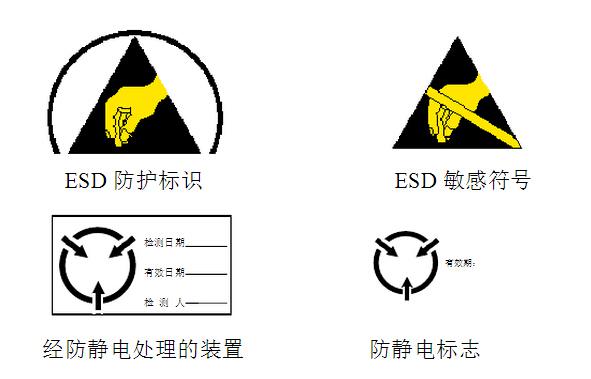

        E、防静电标识如下所示。

         （2）ESD设备要求

        A、设备配备

        l防静电系统应有独立的可靠的接地装置，零线、防静电地线不得混接。

        l静电安全工作台、防静电桌垫、腕带接座和接大地线等组成，工作台上应配置两个腕带接座。

        l贮存周转ESDS工序应配备防静电车、防静电箱、防静电料盒、防静电隔板等防静电设施。

        B、设备维护

        l用腕带性能检测仪检测防静电腕带性能良好；

        l用万用表检查电烙铁外壳接地电阻值应小于5Ω；

        l防静电桌腕带插座至楼层配电间接地端子的电阻值应≤5Ω；

        l防静电桌垫接地端至楼层配电间接地端子的电阻值应≤5Ω；

        l防静电桌运输车接地插座至楼层配电间接地端子的电阻值应≤5Ω。

        l静电桌垫材料的表面电阻值在105~108Ω范围内；

        l导（静）电类防静电盒、防静电箱等防静电容器的表面电阻值在103~105Ω范围内，静电消耗散类防静电盒、防静电箱等防静电容器的表面电阻值在105~108Ω范围内；

        l防静电隔板的表面电阻值在105~108Ω范围内；

        l防静电运输车车垫材料的表面电阻值在105~108Ω范围内。

        l检查从配电室接地端子至地网各测试点的接地电阻应≤4Ω；

        l检查从配电室接地端子至楼层配电间接地端子的电阻应≤1Ω。

        （3）接触ESDS的人员要求

        A、对接触静电敏感元器件的员工，要进行静电防护培训，并保持培训记录。

        B、人力资源部负责组织对接触静电敏感元器件的员工进行培训，并进行考核，确保人员符合岗位的要求。

        C、 ESDS静电敏感器件来料检验、成型、印制板插件流水线、补焊、印制板组件的元器件安装、模块电子器件及部件安装、集成电路软件拷贝人员应配戴有线接地防静电腕带。

        D、库房配发ESDS静电敏感器件人员、波峰焊、印制板组件调试检验、模块组装检验、产品调试、负荷、检验、维修和返修人员应配戴无线防静电腕带。

        E、接触静电敏感元器件的员工应穿防静电工作服。

        F、当允许来宾进入防静电工作区时，应配带无线防静电腕带。
