创选宝在为客户提供防静电方案时，有很多客户对接地有着不少的疑问，今天创选宝防静电就为大家展示在铺设防静电胶皮时，如何对地面进行接地处理。

        接地为静电冲击提供良好的泄放通道，使带电体上积聚的静电荷得以顺利泄出，迅速导入大地，避免了对敏感元件的放电。接地效果的好坏直接影响到整个静电防护的效果，如果接地效果差，将导致整个防静电体系失效，产品将处于在一个充满静电的险境，只有从测试放电点到最终接地汇接点中的任何一个环节都保持通畅，才能确保静电安全泄放。

        作为ESD过程中最活跃的因素，进入EPA环境的操作者必须身穿防静电服，佩带腕带,工作台上必须铺有防静电台垫。防静电腕带也许称为"放"静电腕带更为贴切，腕带和工作台垫提供了静电到达大地的清晰路径，使其佩带者接近零伏电荷。对于活动频繁的人员，应通过防静电鞋、袜，脚跟和脚趾带箍与静电耗散性地板相通，释放静电荷。如果仅从"放"静电的角度考虑，人体的对地电阻越小越好，但考虑到安全因素，人体必须具有一定的对地电阻，万一金属设备或装置与工频电源短接，该电阻能够限制流过操作者身体的电流，因此通常腕带、脚趾带箍与接地导线的连接处均要串入一只不低于1M的电阻。

        防静电接地体总体布置设计应视地形、地势、土质等情况而定，并无一定之规，而应根据具体条件进行设计。现提供下述几种方式供参考。共分垂直、水平及二者混合的布置方式。

1、 垂直方式
如图1-4，分一字形、十字形及鱼骨形。特别要指出的每根垂直接地体之间的距离不应小于5米，否则有屏蔽作用，降低降阻效果，此方法仅在垂直接地体周围按下图（垂直接地体的埋设）施用降电阻剂，此法适用于地形狭窄，但能深挖或有条件使用机械钻孔的情况。

2、 水平方式
如图5-8亦分一字形、十字形及鱼骨形。不打垂直接地体，只打水平接地体，并在其周围按下图（水平接地体的埋设）施用降电阻剂，此方法效果差、最好不用。但在地形宽阔而地质情况又不便深挖并无机械深钻的情况下，只好使用此法，但接地体要尽量拉长。

3、混合方式

如图1-4，水平连接线亦要挖到尽可能深，使其成为水平接地体，并在其周围施用降电阻剂。垂直接地体周围当然亦同时施用降电阻剂。

        此法适用于地形狭窄而又不便深挖的的条件差的情况。水平与垂直接地坑的深度均可适当比规定值浅些。

        最后，应该指出的是：上述施工方式是对一般工程而言；对一些大型或尖端技术工程常常要用大型网格状地网，甚至使用贵金属组成地网，这时可在原设计的地网中的金属接地体周围按下图（垂直接地体的埋设）或下图（水平接地体的埋设）的方法施用降电阻剂、即能满足降阻的要求。

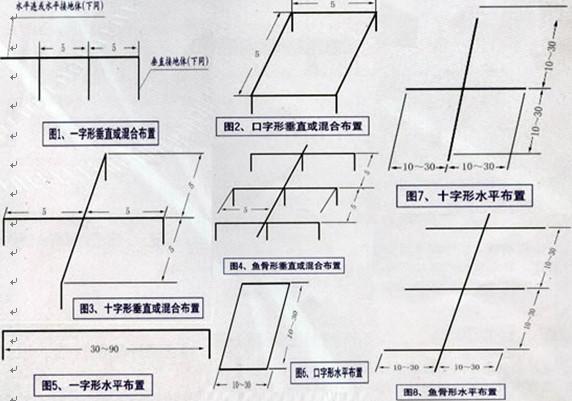

图1.创选宝防静电接地体总体布置设计
